冷水机制冷剂压力表介绍

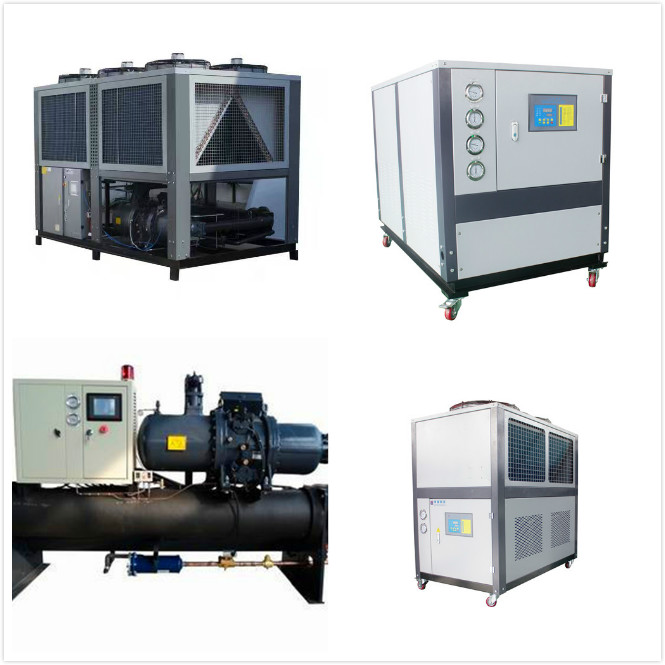

冷水机分为为风冷式冷水机，水冷式冷水机，螺杆式冷水机，低温冷水机，冷水机制冷剂压力表是冷水机不可缺少的辅助工具。是用于检测系统冷媒不同阶段的压力值和使用人员掌握设备的运行状况。 冷水机制冷压力表一般分为“高压表”和“低压表”，即：一般“低压表”最高读值为1.8MPa或18bar，“高压表”最高读值为3.8MPa或38bar 。

冷水机制冷剂压力表之读压力值：

低压表最外一圈的数值为MPa的数值，如指针指到“3”即当前的压力为0.3MPa，低压表由外到内第二圈数值为1kg/cm2。高压表最内一圈红色字的数值为bar的数值，如指针指到“20”，即当前的压力为20bar。不同压力单位的转换，1MPa≈101kg/cm2≈10bar≈145Psi

冷水机制冷剂压力表之读温度值：

低压表，由外往内数，第2圈蓝色R407c温度值，单位℃摄氏度，第4圈黑色R22温度值，单位℃（摄氏度），如一台冷水机冷媒使用R22，运行时低压压力0.5MPa对应的冷凝温度约为6度，如一台冷水机冷媒使用R134a，运行时低压压力0.3MPa对应的冷凝温度约为9度

高压表，由内往外数，第1圈、黑色、压力值，单位MPa（兆帕）或bar，第2圈黑色、R404A温度值，单位℃（摄氏度），第3圈、蓝色、R134a温度值，单位℃（摄氏度），第4圈、绿色、R22温度值，单位℃（摄氏度），如一台冷水机冷媒使用R22，运行时高压压力1.8MPa对应的冷凝温度约为50度，如一台冷水机冷媒使用R134a，运行时高压压力1.4MPa对应的冷凝温度约为55度。
